Tekscan壓力分布測量系統

Tekscan成立于1987，位于美國波士頓。Tekscan薄膜壓力分布測試系統的領導者，通過使用撓性薄膜感測片來測量?jī)蓚€(gè)接觸面間的壓力分布，輔以定制的數據采集器和軟體分析工具，能夠深入了解縫隙間的壓力分布問題所在，優化產品設計、品質與生產等。Tekscan的壓力測量系統利用薄而靈活的傳感器測量?jī)蓚€(gè)表面之間的接口壓力。由此產生的數據和分析工具提供見解，以增強產品設計、制造、質量和研究。一套測量系統包括：測量片、數據采集器和軟件。



Tekscan成立于1987，位于美國波士頓。Tekscan薄膜壓力分布測試系統的領導者，通過使用撓性薄膜感測片來測量?jī)蓚€(gè)接觸面間的壓力分布，輔以定制的數據采集器和軟體分析工具，能夠深入了解縫隙間的壓力分布問題所在，優化產品設計、品質與生產等。



Tekscan的壓力測量系統利用薄而靈活的傳感器測量?jī)蓚€(gè)表面之間的接口壓力。由此產生的數據和分析工具提供見解，以增強產品設計、制造、質量和研究。一套測量系統包括：測量片、數據采集器和軟件。



I-Scan壓力分布測量系統產品介紹



I-scan系統是一套強大的壓力分析工具，利用超薄且可彎曲的薄膜陣列式壓力傳感器，可以讓您實現獲取兩個接觸面之間靜/動態的力學參數，諸如：壓強、力、接觸面積、峰值力、峰值壓強、力度中心等。

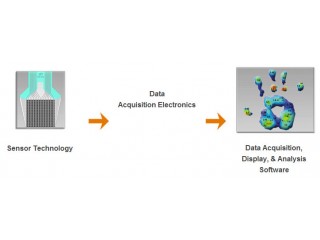

一套完整的標準版I-scan系統由數據采集器、專用分析軟件及薄膜陣列式壓力傳感器三部分組成。可以搭配上百款型號的壓力傳感器，輕松滿足多種實驗場景的測試需求。



感測片介紹

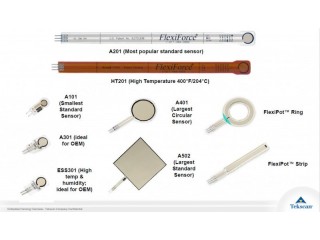

擁有200種以上的可撓式薄膜壓力感測片，具有不同的尺寸、形狀、解析度、溫度和壓力范圍（高達25,000 psi或1,700 bar）等，能符合您不同的應用需求。



高解析度：



  多達248個感測點/cm2（1600個感測點/in2）



  感測點間距Z窄只有0.6mm（0.02in.）



  感應區域從3 mm x 3 mm (.12 in. x .12 in.)到1,734 mm x 1,768 mm (68 in. x 69 in.)



  高溫感測片可承受高達200℃（392℉）



  可依據客戶應用客製化感測片



 數據分析軟件介紹



I-Scan?提供了壓力量測技術更全面且高質量的分布，使用者可以以多種格式顯示壓力分布數據。而軟體內也提供壓力云圖的即時顯示、記錄、回放與儲存等功能，另外，使用者也可以在軟體內創建分析框進行各種分析，也能將其導出為ASCII檔以便供其他軟體所使用。



1、主要功能



     即時顯示2D、3D的壓力分布數據



     圖表與數據分析（壓力、力量和面積）



     能將數據已Excel檔案格式開啟



     同時查看/比較多個測試結果



     顯示峰值壓力與重心



     輸出ASCII或AVI文件



2、圖形和數據分析



     力量對時間的關係圖 – 右圖是測試期間的力量對時間圖表，用戶可以沿著x軸移動黑色指示線至需要研究的時間點。



   每幀可用數據：



    總力量



    重心位置



    峰值壓力



    壓力分佈



    感測片MAPs



 3、可視化



貼近真實的數據



軟體中提供優化2D顯示的選項，讓點陣圖以平滑的曲線顯示，更貼近現實物體的形狀



提供三種內插法



   1x1無差值



   3x3差值



   5x5差值







Tekscan壓力分布測量系統

Tekscan成立于1987，位于美國波士頓。Tekscan薄膜壓力分布測試系統的領導者，通過使用撓性薄膜感測片來測量?jī)蓚€(gè)接觸面間的壓力分布，輔以定制的數據采集器和軟體分析工具，能夠深入了解縫隙間的壓力分布問題所在，優化產品設計、品質與生產等。Tekscan的壓力測量系統利用薄而靈活的傳感器測量?jī)蓚€(gè)表面之間的接口壓力。由此產生的數據和分析工具提供見解，以增強產品設計、制造、質量和研究。一套測量系統包括：測量片、數據采集器和軟件。

?上一個： XARION激光超聲精密檢測系統

?下一個： GelSight視觸覺3D顯微系統





Tekscan成立于1987，位于美國波士頓。Tekscan薄膜壓力分布測試系統的領導者，通過使用撓性薄膜感測片來測量?jī)蓚€(gè)接觸面間的壓力分布，輔以定制的數據采集器和軟體分析工具，能夠深入了解縫隙間的壓力分布問題所在，優化產品設計、品質與生產等。



Tekscan的壓力測量系統利用薄而靈活的傳感器測量?jī)蓚€(gè)表面之間的接口壓力。由此產生的數據和分析工具提供見解，以增強產品設計、制造、質量和研究。一套測量系統包括：測量片、數據采集器和軟件。















I-Scan壓力分布測量系統產品介紹



I-scan系統是一套強大的壓力分析工具，利用超薄且可彎曲的薄膜陣列式壓力傳感器，可以讓您實現獲取兩個接觸面之間靜/動態的力學參數，諸如：壓強、力、接觸面積、峰值力、峰值壓強、力度中心等。













一套完整的標準版I-scan系統由數據采集器、專用分析軟件及薄膜陣列式壓力傳感器三部分組成。可以搭配上百款型號的壓力傳感器，輕松滿足多種實驗場景的測試需求。







感測片介紹



擁有200種以上的可撓式薄膜壓力感測片，具有不同的尺寸、形狀、解析度、溫度和壓力范圍（高達25,000 psi或1,700 bar）等，能符合您不同的應用需求。



高解析度：



  多達248個感測點/cm2（1600個感測點/in2）



  感測點間距Z窄只有0.6mm（0.02in.）



  感應區域從3 mm x 3 mm (.12 in. x .12 in.)到1,734 mm x 1,768 mm (68 in. x 69 in.)



  高溫感測片可承受高達200℃（392℉）



  可依據客戶應用客製化感測片



















數據分析軟件介紹



I-Scan?提供了壓力量測技術更全面且高質量的分布，使用者可以以多種格式顯示壓力分布數據。而軟體內也提供壓力云圖的即時顯示、記錄、回放與儲存等功能，另外，使用者也可以在軟體內創建分析框進行各種分析，也能將其導出為ASCII檔以便供其他軟體所使用。















1、主要功能



     即時顯示2D、3D的壓力分布數據



     圖表與數據分析（壓力、力量和面積）



     能將數據已Excel檔案格式開啟



     同時查看/比較多個測試結果



     顯示峰值壓力與重心



     輸出ASCII或AVI文件



2、圖形和數據分析



     力量對時間的關係圖 – 右圖是測試期間的力量對時間圖表，用戶可以沿著x軸移動黑色指示線至需要研究的時間點。



   每幀可用數據：



    總力量



    重心位置



    峰值壓力



    壓力分佈



    感測片MAPs



























每個感測片有不同的形狀、面積與感測點數，因此會搭配一份的MAP驅動文件，以使每個感測片在系統內能正常運作。



3、可視化



貼近真實的數據



軟體中提供優化2D顯示的選項，讓點陣圖以平滑的曲線顯示，更貼近現實物體的形狀



提供三種內插法



   1x1無差值



   3x3差值



   5x5差值















4、數據表



I-Scan內含新的「數據表」功能，可將數據整合進Microsoft Excel表內，并在Tekscan內開啟單個Excel電子表格以查看數據，也可以直接在Tekscan軟體內進行Excel的自定義計算。
