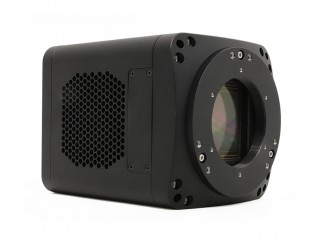

sMAX16BM GSENSE4040BSI 420萬紫外相機 9um像元

點擊圖片查看原圖

品牌：	touptek
傳感器型號：	GSENSE4040BSI
芯片，像元尺寸：	3.2” ，9μm x 9μm
光譜范圍：	200nm-1100nm
單價：	面議
起訂：	1 1
供貨總量：	9999 1
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	浙江杭州市
有效期至：	長期有效
最后更新：	2025-05-25 11:11
瀏覽次數：	8

公司基本資料信息

杭州圖譜光電科技有限公司
已繳納 0.00 元保證金
聯系人陳潔(女士) 銷售經理
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
手機
地區浙江-杭州市
地址杭州市西湖區西園五路6號奧強大廈1號樓15層

詳細說明

產品名	sMAX16AM	sMAX16BM

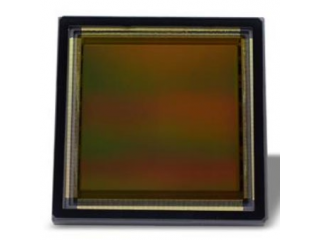

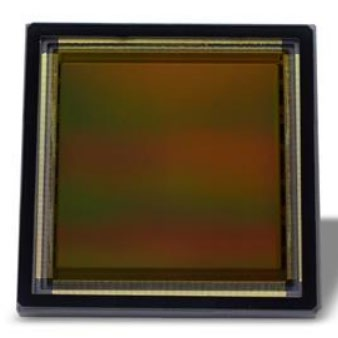

傳感器型號	GSENSE4040	GSENSE4040BSI

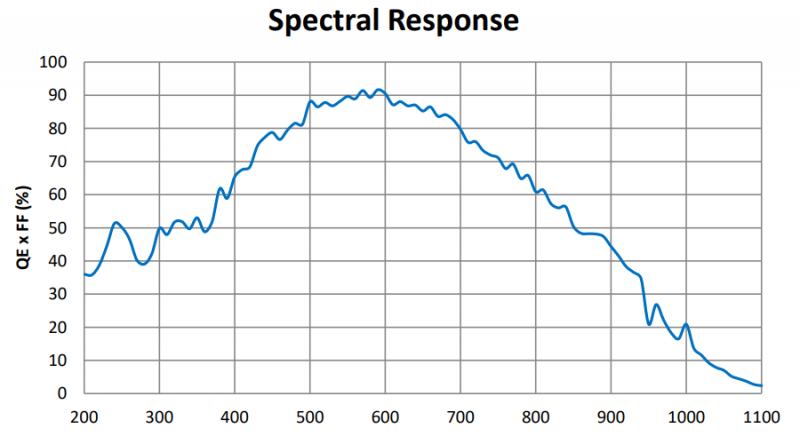

光譜范圍	300nm - 1000nm	200nm - 1100nm
Peak QE	73.94%@600nm	90%@550nm
應用場景	支持紫外、可見、近紅外波段	支持紫外、可見、近紅外波段
控溫能力	溫差可達 40 攝氏度	溫差可達 40 攝氏度
分辨率	4096 x 4096	4096 x 4096
像元大小	9um	9um
快門類型	卷簾快門	卷簾快門

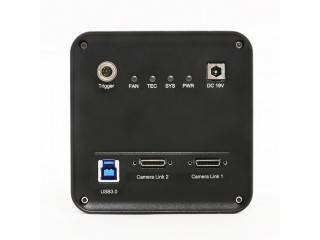

接口	USB3 / Cameralink，支持同時輸出	USB3 / Cameralink，支持同時輸出
ADC	12-bit ADC / 16-bit combined HDR	12-bit ADC / 16-bit combined HDR
幀率	USB3：20fps；Cameralink：23fps	USB3：20fps；Cameralink：23fps
內存	8Gb	8Gb
模式支持	HCG / LCG / HDR、Global Reset	HCG / LCG / HDR、Global Reset
讀出噪聲	4.0e-	2.3e-
最大信噪比	49.3dB(LCG 2.8x)	45.9dB(LCG 3x)
動態范圍	82.5dB(16bit HDR12HL)	85dB(16bit HDR12HL)
觸發控制	支持外部 IO 觸發控制	支持外部 IO 觸發控制

訂購代碼	傳感器型號與尺寸	像素(μm)	G光靈敏度暗電流動態范圍/SNR	FPS/分辨率位深度	采樣平均	曝光時間
sMAX04BM	4.2M/GSENSE2020BSI(M,UV,RS) 1.2”(13.31x13.31)	6.5 x 6.5	1.1x108 (e-/((W/m2).s)) Peak QE 95% @560nm 0.45e-/s/pix@ -30℃ 47.3dB(LCG) 91.8dB(HDR 16Bit)	72.5@2048 x2048(11-bit ADC) 72.5@1024 x1024(11-bit ADC) 8 Bit / HDR 16 Bit	1x1 2x2	12μs ~1h
sMAX04BM-U100	4.2M/GSENSE2020BSI(M,UV,RS) 1.2”(13.31x13.31)	6.5 x 6.5	1.1x108 (e-/((W/m2).s)) Peak QE 95% @560nm 0.45e-/s/pix@ -30℃ 47.3dB(LCG) 91.8dB(HDR 16Bit)	89@2048 x2048(11-bit ADC) 100@1024 x1024(11-bit ADC) 8 Bit / HDR 16 Bit	1x1 2x2	12μs ~1h
sMAX04BM-CL100	4.2M/GSENSE2020BSI(M,UV,RS) 1.2"(13.31x13.31)	6.5 x 6.5	1.1x108 (e-/((W/m2).s)) Peak QE 95% @560nm 0.45e-/s/pix@ -30℃ 47.3dB(LCG) 91.8dB(HDR 16Bit)	108@2048 x2048(11-bit ADC) 108@1024 x1024(11-bit ADC) 8Bit / 11bit / 12bit / HDR16Bit	1x1 2x2	12μs~10s
sMAX16AM-U3-CL	16.8M/GSENSE4040(M,UV,RS) 3.2”(36.9x36.9)	9x9	23.82 V/(lux-s)@600nm Peak QE 74%@600nm 0.2 e-/s/pixel@0℃ 49.3dB(LCG 2.8x) 83.4dB(HDR 16bit)	20@4096 x 4096（U3） 80@2048 x 2048（U3） 23@4096 x 4096（CL） 90@2048 x 2048（CL） 8Bit / 12bit / 16Bit	1x1 2x2 1x1 2x2	12μs~1h
sMAX16 AM -U3-CL-GPS	16.8M/GSENSE4040(M,UV,RS) 3.2”(36.9x36.9)	9x9	23.82 V/(lux-s)@600nm Peak QE 74%@600nm 0.2 e-/s/pixel@0℃ 49.3dB(LCG 2.8x) 83.4dB(HDR 16bit)	20@4096 x 4096（U3） 80@2048 x 2048（U3） 23@4096 x 4096（CL） 90@2048 x 2048（CL） 8Bit / 12bit / 16Bit	1x1 2x2 1x1 2x2	12μs~1h
sMAX16BM-U3-CL	16.8M/GSENSE4040BSI(M,UV,RS) 3.2”(36.9x36.9)	9x9	26.58 V/(lux-s)@550nm Peak QE:90%@550nm TBD 45.9dB(LCG 3x) 85dB(HDR 16bit)	20@4096 x 4096（U3） 20@2048 x 2048（U3） 23@4096 x 4096（CL） 23@2048 x 2048（CL） 8Bit / 12bit / 16Bit	1x1 2x2 1x1 2x2	12μs~1h
sMAX16 BM -U3-CL-GPS	16.8M/GSENSE4040BSI(M,UV,RS) 3.2”(36.9x36.9)	9x9	26.58 V/(lux-s)@550nm Peak QE:90%@550nm TBD 45.9dB(LCG 3x) 85dB(HDR 16bit)	20@4096 x 4096（U3） 20@2048 x 2048（U3） 23@4096 x 4096（CL） 23@2048 x 2048（CL） 8Bit / 12bit / 16Bit	1x1 2x2 1x1 2x2	12μs~1h

C:彩色； M:黑白；

其他硬件參數
光譜響應范圍	200-1100nm (各型號光譜響應范圍不同，詳細參數請查看各型號產品手冊)
白平衡	ROI 白平衡/手動Temp-Tint調整/黑白相機不提供
色彩還原技術	Ultra-Fine顏色處理引擎/黑白相機不支持
捕獲/控制SDK	Native C/C++,C#, DirectShow, Twain和Labview
記錄方式	圖像和視頻(自由運行或觸發操作)
制冷方式*	雙級循環式熱電制冷系統，低于環境溫度40度以下，精準可控)(視傳感器型號略有差別)

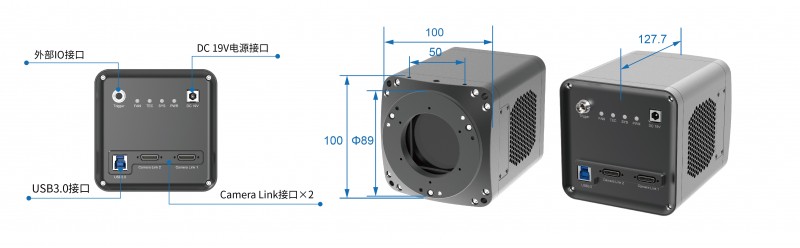

IO接口	1路光耦隔離輸入，1路光耦隔離輸出，2路直連GPIO
相機工作環境
工作溫度（攝氏度）	-10~ 50
貯存溫度（攝氏度）	-20~ 60
工作濕度	30~80%RH
貯存濕度	10~60%RH
供電電源	外部電源供電，DC12V，3A
軟件運行環境
操作系統	Microsoft® Windows® XP/ Vista / 7 / 8 /10 /11(32 & 64 位) OS X (Mac OS X) Linux
計算機配置	CPU:Intel Core 2 2.8GHz 或更高
	內存:2GB或更大
	USB接口:USB3.0高速接口，兼容USB2.0接口 CL接口相機：PCIE插槽的電腦
	顯示器:17”或以上
	CD-ROM

A	包裝箱規格 L:50cm W:30cm H:30cm (20pcs, 12~17Kg/ carton)，這里圖中未示出（TBD）
B	3-A儀器安全盒: L:28cm W:23.0cm H:15.5cm (1pcs, 2.8Kg/盒)；單個外包裝紙箱尺寸：L:28.2cm W:25.2cm H:16.7cm
C	sMAX系列USB3.0接口的相機一臺
D	干燥管
E	電源適配器: 輸入: AC 100~240V 50Hz/60Hz,輸出: DC 12V 3A
F	高速USB3.0 A公到B公鍍金頭數據線/1.5m
G	I/O線纜
H	CD (驅動及應用軟件, Ø12cm)
