詳細說明

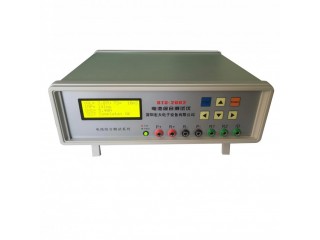

BTS-2002電池綜合測試儀所具有的基本功能包括： 1 ．電池靜態參數快速檢測。 1.1 電池電壓檢測（對于已經處于保護狀態的鋰電池，可自動喚醒） 1.2 電池內阻檢測 1.3 電池可充電性能檢測 1.4 電池可放電性能檢測 1.5 電池過電流大小檢測（僅針對鋰電池） 1.6 電池短路保護功能檢測（僅針對鋰電池） 1.7 電池內部識別電阻1（或熱敏電阻）檢測 1.8 電池內部識別電阻2（或熱敏電阻）檢測 1.9 以上可檢測數值大小的部分，可分別設定上限和下限加以快速篩選。 1.10 對于通訊碼片的電池可進行通訊碼測試（目前僅針對DS2502兼容碼片） 2 ．電池容量檢測。 針對所選擇的電池類型和電池串聯個數以及電池容量，自動選擇最合適的電壓 和電流，進行一次完整的充電和放電測試，在放電過程中，計算電池的真實容 量，給電池的性能判別提供有力的參考依據。 3 ．可單獨選擇的電池充電功能。 選擇此項功能，本測試儀可以作為一個多功能的智能充電器使用，針對各種類 型的各種組合方式可充電電池組充電(BTS-2004型號最多可對4節串聯的鋰 電池，12串的鎳氫電池，6串的免維護電池進行快速充電），極大的方便了電 池使用和測試的方便，在充電的同時，實時顯示充電時間，以及己經充入的電 量（以mAH為單位顯示）。 4 ．可單獨選擇的電池放電功能。 選擇此項功能，本測試儀可以單獨對一個電池作放電，同時控制放電截止電壓， 避免了通常采用電子負載或者電阻放電帶來的容易過放電的弊端，非常方便的 適合工廠對電池產品的測試，操作也很方便，只需要選擇電池類型，電壓和容 量就可以啟動智能放電程序，安全的對電池進行放電操作。 5 ．數控電流電壓源功能。 選擇此項功能，本儀器可作為一臺精密數控直流電源使用，最大輸出20V (BTS-2004)或l0V (BTS-2002)，最大輸出2A的直流電源，可以直接設定 輸出電壓和限制電流，可以很方便的用在電池特殊充電、測試，以及給其他設 備供電的功能，擴大的儀器的適用范圍。 6 ．數控電子負載功能。 選擇此項功能，本儀器可作為一臺精密電子負載使用，可以設定工作在恒流、 恒壓、恒電阻、以及恒功率模式下運行，在恒壓之外的運行模式下，還可以設 定截止電壓(cut off),以方便電池的放電測量，可以讓負載電壓低于設定截止 電壓的時候，自動切斷工作電流，避免電池的深度放電對電池的損害。除此之 外，也可以將本儀器用于其他需要電子負載的場合，如充電器測試，開關電源 的老化測試等等。 7 ．電壓和內阻表功能 選擇此項功能，本儀器可以作為一個普通3位半數字電壓表和數字毫歐表使 用，可以連續的指示輸入電壓和電池的內阻，以及附加的兩個ID電阻值，可 以直接代替專用內阻表使用，用于快速的電池篩選和檢測。 8 ．儀器校準功能 選擇此項功能，可以在不開外殼的情況下，對儀器作校準處理，以隨時保持較 高的測量精度，可以校準的項目包括：電壓測量、內阻測量、充電電流測量、 放電電流測量等等，此項功能選擇需要輸入校準密碼，避免無關人員的誤操作。 9 ．讀碼功能（目前僅針對DS2502兼容碼片，適用于所有MOTO手機電池） 選擇此項功能，能夠讀出DS2502兼容碼片的所有內部數據，可是實時觀察任 何一個地址的數據，并看到最后的CRC校驗數據，通過比較最后兩個字節的 CRC校驗數據，可以判斷傳輸數據是否出錯。 儀器外觀

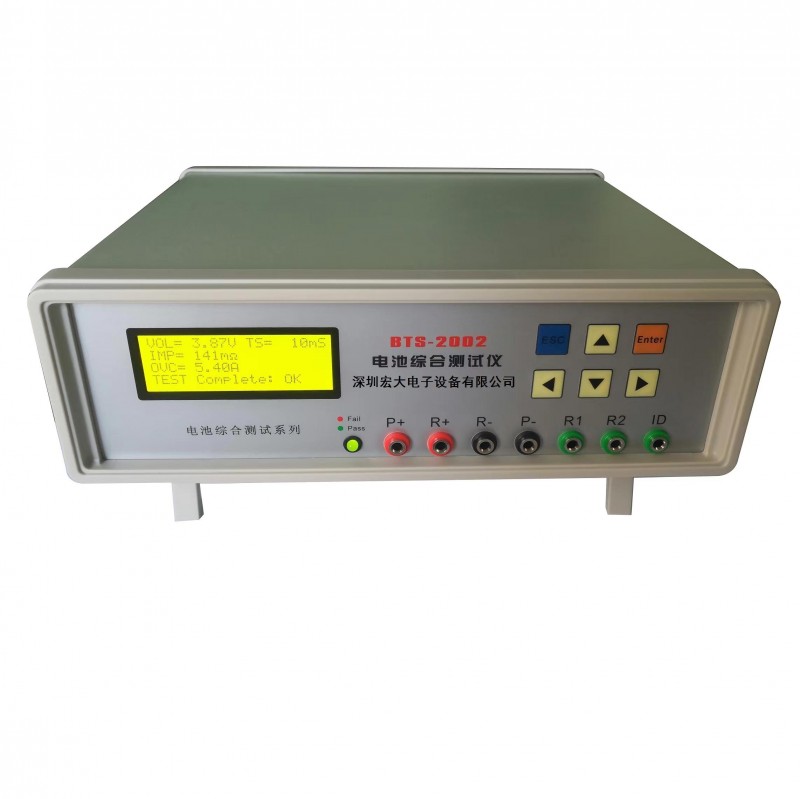

顯示界面 本儀器的顯示界面是一個大屏幕的LCD顯示器，可同時顯示4行20個數字或者英文 字符顯示，能夠同時顯示的信息比較多。詳細內容參見操作說明。 操作界面 本儀器的輸入界面是6個輕觸按鍵，分別是向上鍵，向下鍵，左鍵（減少），右鍵（增 加），取消鍵（返回），確認鍵（開始/暫停）鍵。操作非常簡單，各個按鍵的功能單一，任何人只要稍加熟悉，就可以熟練操作此儀器設備。如下圖所示： 本儀器的操作界面采用常見的多級，翻頁式菜單操作界面，支持的功能多，操作簡單。 主菜單就是上面所說的8項主要功能，按向上鍵或者向下鍵選擇相應功能，按確認鍵 加以選擇，進入設置操作界面，在操作界面中，也是按向上向下鍵選擇對應調整項，按左（減 少）右（增加）選擇設置數值，按確認鍵，可開始測試運行。 在任何一個操作界面中，按取消鍵都可以退出當前操作，并返回上一級菜單，如當前 在設置狀態，按確認鍵則啟動運行，如在運行狀態，按確認鍵可以暫停當前操作，再次按下 確認鍵，可以再次啟動當前運行。
顯示界面 本儀器的顯示界面是一個大屏幕的LCD顯示器，可同時顯示4行20個數字或者英文 字符顯示，能夠同時顯示的信息比較多。詳細內容參見操作說明。 操作界面 本儀器的輸入界面是6個輕觸按鍵，分別是向上鍵，向下鍵，左鍵（減少），右鍵（增 加），取消鍵（返回），確認鍵（開始/暫停）鍵。操作非常簡單，各個按鍵的功能單一，任何人只要稍加熟悉，就可以熟練操作此儀器設備。如下圖所示： 本儀器的操作界面采用常見的多級，翻頁式菜單操作界面，支持的功能多，操作簡單。 主菜單就是上面所說的8項主要功能，按向上鍵或者向下鍵選擇相應功能，按確認鍵 加以選擇，進入設置操作界面，在操作界面中，也是按向上向下鍵選擇對應調整項，按左（減 少）右（增加）選擇設置數值，按確認鍵，可開始測試運行。 在任何一個操作界面中，按取消鍵都可以退出當前操作，并返回上一級菜單，如當前 在設置狀態，按確認鍵則啟動運行，如在運行狀態，按確認鍵可以暫停當前操作，再次按下 確認鍵，可以再次啟動當前運行。更多>本企業其它產品
|
|
|
|
|
|
|
|
