      旋臂吊按產品構造分：定柱式（BZ）和墻壁式（BX）

 性能參數及使用說明：

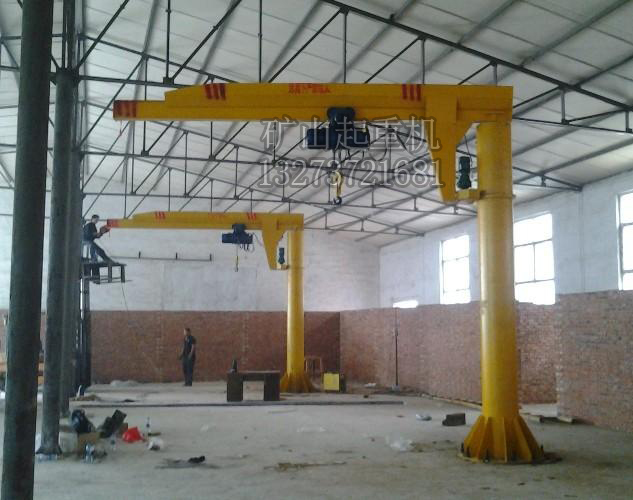

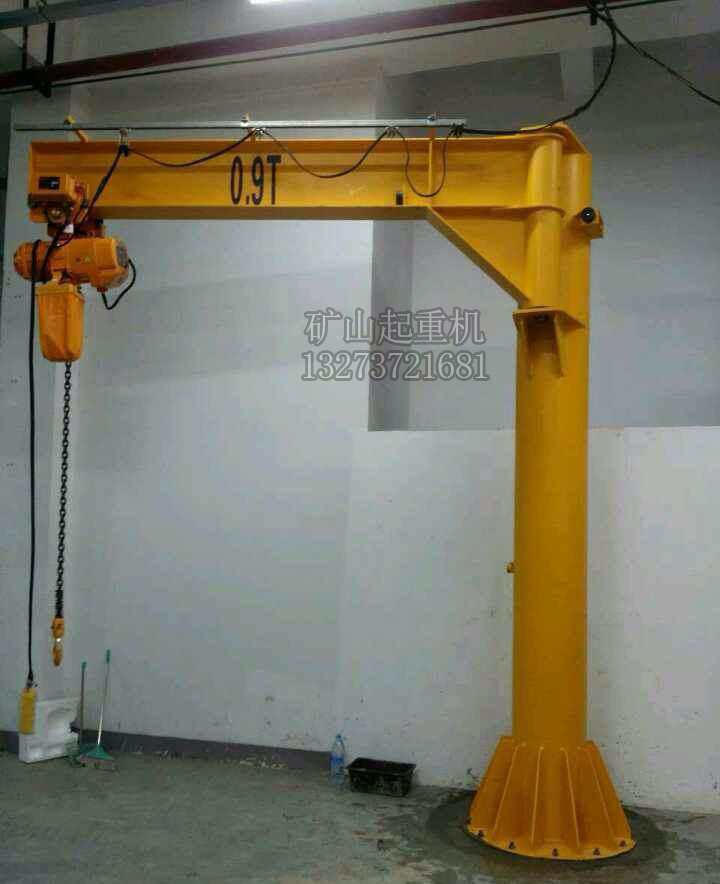

     BZ型定柱式旋臂起重機是我廠參照西德引進設備研制的新產品，根據用戶需要設計的專用起重設備，具有結構新穎.合理.簡單.操作使用方便.回轉靈活.作業空間大等優點，是節能高效的物料吊運裝備，可廣泛利用于廠礦.車間的生產線.裝配線和機床的上下活及倉庫，碼頭等場合及重物吊運。本機有立柱.回轉旋臂幾環鏈電動葫蘆等組成。立柱下端固定于混泥土基礎上，旋臂回轉，可根據用戶需求進行回轉?；剞D(zhuǎn)部分分為手動回轉和電動回轉（擺線針輪減速機安裝與上托板或者下托板上帶動轉管使旋臂回轉）。環鏈電動葫蘆安裝在旋臂軌道上，用于起吊重物。

二.主要技術參數及尺寸

2.環鏈電動葫蘆的性能參數及尺寸：

見附帶的電動葫蘆《使用維護說明書》。

三、結構及操作

本機主要由立柱、橫梁、減速機及環鏈電動葫蘆4部分組成。環鏈電動葫蘆有起重和在橫梁上往復運行的功能。

橫梁可有托板上的減速機帶動轉管運行回轉運動。

電器部分見附圖：電氣原理幾電氣接線圖。電氣控制箱安裝在環鏈葫蘆上。

本機操作通過手電門按鈕實現。手電門有八個按鈕，分別控制快升、快降、慢升、慢降、左右回轉幾葫蘆小車的水平前后行走。

四、吊運

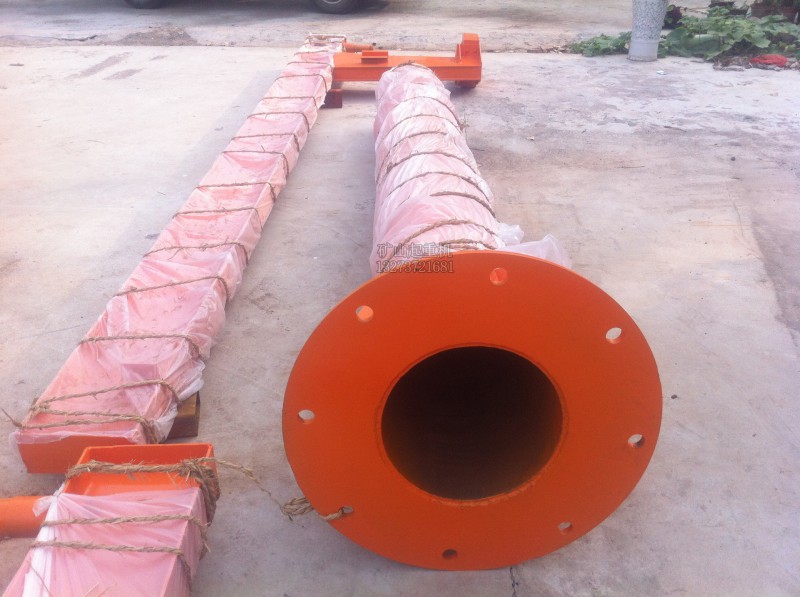

為運輸方便，本機采用拆卸包裝，用戶根據本書介紹方法自行安裝，（見“五”安裝）橫梁和立柱的起吊方法見圖二、圖三。
