一、 風機的結構特性

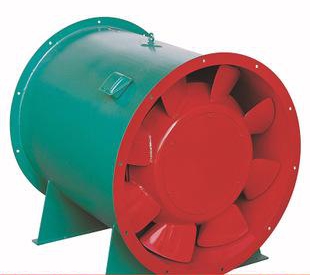

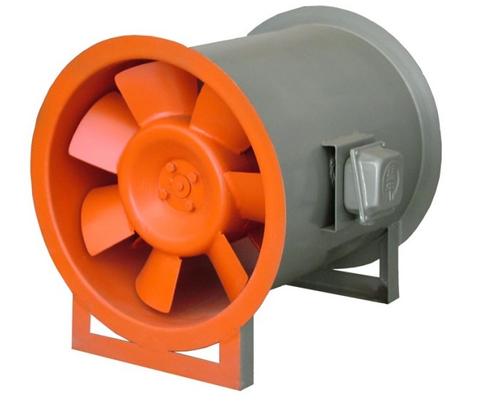

風機主要有葉輪、機殼、進口集流器、導流片、電動機等部件組成。葉輪采用有子午加速特點的扭曲平板焊接在輪轂上。經動平衡校驗，超速試驗，有良好的空氣動力性能。機殼采用圓形，與消音功能的集風器聯接成整體。出口裝有導流片，具有良好的氣流分布，壓力穩定。
二、風機的用途
HL3－2A【SWF（B）】系列混流通風機廣泛用于隧道、地下車庫、高級民用建筑、冶金、廠礦等場所的通風換氣及消防高溫排煙，HL3－2A【SWF（B）】系列風機輸送氣體溫度不得超過80℃，特殊環境可選用防暴型混流風機。
三、風機性能的選擇
風機的性能在性能表上查閱，表中列出的性能是最高效率范圍內的性能，按流量分為五個特點，選用時按性能表為準，出廠的風機合格品性能在額定流量下全壓值不超過±5%。性能選用表是標準狀態下的性能，無聊技術文件或訂貨要求的性能均按標準狀態為準，標準狀態大氣壓=101325Pa，t=20相對溫度Ψ=50%空氣狀態，當實際使用條件下與上述不符合時按有關公式進行換算，風機安裝方式可分為立式或臥式，如立式安裝在訂貨中注明，如流量，壓力安裝尺寸等性能參數有特殊要求，公司將為您另行設計生產。
